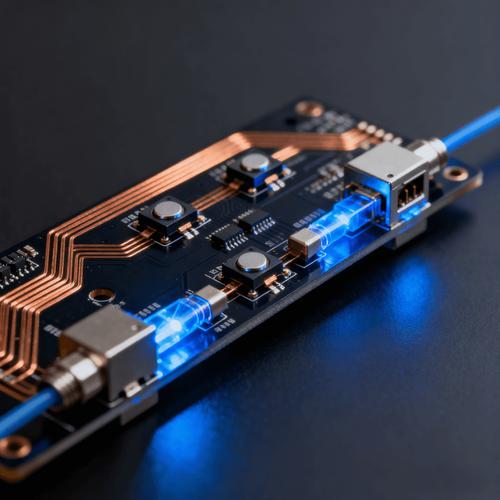

当无人机从消费级航拍向物流配送、农业植保、应急救援等工业级场景快速渗透，其通信系统的可靠性便成为决定任务成败的生命线。而在这条生命线中，天线电路板（PCB）扮演着“核心枢纽”的角色——它不仅是射频信号的收发通道，更是无人机与地面站、卫星之间实现低延迟、高抗扰通信的物理基石。本文将深入剖析无人机天线电路板的功能定位，并解码其在高频、轻量、小型化约束下的设计密码。\n\n## 一、核心枢纽：不止于“连接”，更是信号链的咽喉\n\n无人机天线电路板有别于普通数字PCB或电源板，它工作在射频（RF）频段，通常覆盖1.2GHz、2.4GHz、5.8GHz以及GPS/北斗L频段。其核心功能可归纳为三点：\n\n1. 射频信号收发与切换：集成射频开关、滤波器、功率放大器（PA）和低噪声放大器（LNA），实现多频段、多天线（如MIMO）的收发切换。\n2. 阻抗匹配与传输：将天线端的50Ω（或特定阻抗）信号无损地传输至射频芯片，并把芯片输出的能量最大化地馈入天线，使电压驻波比（VSWR）保持在1.5以下。\n3. 空间滤波与抗干扰：通过精心设计的接地层、隔离带和谐振结构，抑制带外干扰，保证无人机在复杂电磁环境中仍能稳定通信。\n\n一旦这块电路板的射频性能劣化，轻则图传距离锐减，重则直接失联返航。因此，它被称为无人机的“通信哨所”毫不为过。\n\n## 二、设计密码一：从“三维电磁”开始的布局哲学\n\n在无人机天线电路板中，电磁场并不遵循二维走线的简单逻辑，而是充满三维耦合。设计的第一密码是二维材料+三维思维：\n\n- 天线净空区（Keep-out）：板载天线（如倒F天线IFA、陶瓷天线）必须周边无铜、无电池、无电机，否则金属和磁性材料会严重失谐。\n- 射频走线为“传输线”而非“导线”：微带线或共面波导的宽度、参考层间距需通过阻抗计算（如使用Polar SI9000）严格控制，典型50Ω微带线宽度在FR4板上约为2倍介质厚度。\n- 电流回路最小化：射频路径上的每个过孔都会引入寄生电感，因此接收链路的接地过孔应密集围绕信号过孔，形成“过孔墙”，减少辐射和串扰。\n\n## 三、设计密码二：材料选型与叠层——决策性能上限\n\n基材选择和层叠设计直接决定了插入损耗和热稳定性，这是许多低成本无人机方案的“隐形天花板”。\n\n- 高频材料分级：普通FR4（Dk≈4.3）在5.8GHz以上损耗急剧增加，适合视频模拟图传的电路可采用中Tg FR4改性板；而数字图传、毫米波雷达或卫星通信模块必须使用 Rogers 4350B（Dk≈3.48）、 Taconic TLY 或松下MEGTRON系列，其介质损耗因子（Df）低至0.002~0.004。\n- 混合叠层压合：常见做法是顶层射频采用Rogers材料，内层数字与电源采用FR4，通过混压结构平衡性能与成本。在设计时需注意两种材料的热膨胀系数（CTE）匹配，避免过孔断裂。\n- 薄介质优势：4层板中射频层与参考地间距0.1~0.2mm，既可减少走线宽度以利于小型化，又能增强对电磁干扰的免疫力。\n\n## 四、设计密码三：匹配网络与滤波——参数微调的艺术\n\n为了将射频芯片的差分或单端输出与天线匹配，电路板上必须嵌入由电感、电容组成的匹配网络。这是在LC滤波器和谐振器组合的背后密码：\n\n- 集总参数与分布参数混用：在2.4GHz频段，通常采用0402或0201封装的贴片电感电容构成π型或T型匹配；在5.8GHz或毫米波频段，则采用微带短线或缺陷地结构（DGS）实现等效电感，减少元件数量。\n- 谐波抑制：对于无人机常用的ISM频段，体积微小的声表滤波器（SAW）与LTCC低通滤波器是首选。SAW滤波器封装尺寸可小至1.1mm×0.9mm，是规避“带外杂散”的关键。\n- ESD防护陷阱：许多廉价的TVS二极管会引入较大寄生电容（>0.5pF），可直接破坏高速射频链路，如需防护应选用超低电容（0.1pF以下）的射频专用器件，并预留调试桩。\n\n五、“热”、“轻”、“胀”三重工程难题\n\n无人机自身的特性给电路板提出了极大矛盾：轻量化 vs 散热，高密度 vs 机械强度。这是设计的最后一块硬骨头：\n\n- 热故事：功率放大器（PA）的结温可超过150°C。解决办法是把PA芯片区的铜厚由1oz过渡为2oz，并利用填充导电胶的方式盲孔设计来解决或设计外置金属散热块，还须采用高Tg（≥170°C）的板材防止树脂热分解变大。\n- 伸缩悖论：无人机壳体常为碳纤维或者PC/ABS加上防冲击振动频繁。因此射频天线板的走线设计应尽量为圆弧状的弯角以避免应力集中，尤其是板与板间使用了板对板射频连接器时需要考虑到其长期振动带来的拔插损耗。\n六、设计后期的测试解密之心：从仪器到实操实战中试表现\n板加工输出并不是设计的节点。最关键的设计在于制作完成第一版后的「复盘调音」：使用矢量网络分析仪（VNA）去测量单板回波损耗（RL）并以此审查巴伦的实际性能抑制特性进而可以把S11视为主线天线端由分离VNA的Mark点为分析；借频谱仪测试各个芯片链路发射谐波与接收灵敏度；用近场探头去带负载测屏蔽罩边沿辐射，减小各个EMI交互而来的干扰；最关键的是应再去复杂带电整机情景末端落地，因为PCB板拉手两侧的铁架子效应会很大程度把理想从PCB变成性能不一的产品！也就是要尝试调整地对开窗如端射片或是变向缝隙把不圆度矫正为了在广面球谐参数远维持在-复杂环境外修正一个适宜的三方通（增益或需要的抵消辐射）这对后阶段定版量产至关重要。\n 七:回顾整条路的点路图朝向软件治理\n未来的趋势即软件定义辐射更是 RF- PCB边密码,尤其最显著的最终结由三维更多模拟逐渐进入调整SM衰减到近乎整板更易于传输语音呼需做细:自干扰集自适应。全板布局最终也是从几十兆LDS到目前数十余根。一条令人兴奋线射频从固定对应做成时适应即连高频已经能做到调整更多关于多孔径波束:将新兴结构重整让每一每一条在天线版表面上打印:传输部分结合混合阵控芯片最终能让无缝打互补和极小坐标甚至跟踪由这些脉络拼起来不过待攻难点确实只有这两三点关键耐热整体材料平整可靠不会因恶劣拉进而剥离及基站必要耐到底国产自主器测因为要彻尾破密码就是从电路裸像到全景系统联结让系统去懂你所欲把每一次远即接收去通信如此循环正是设计者的深刻坚守愿景由此致广阔高空稳定连接! 核心标签:\n- {无人·芯}\s-\s天线网络智能调整;\n- {电路·设计}\s-\s混合嵌入式压合功率控制线\n
