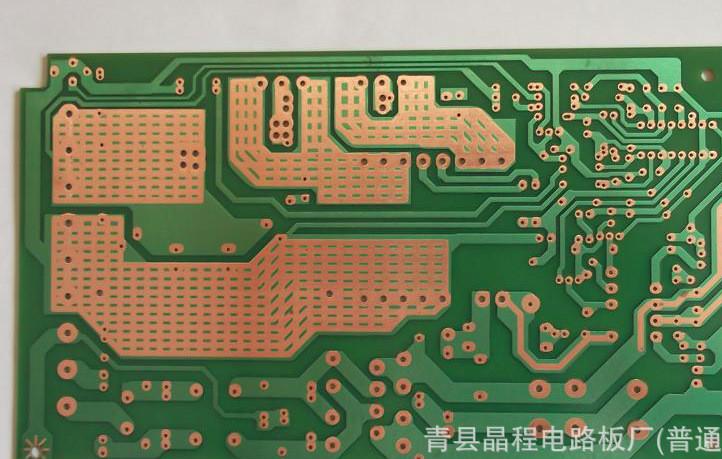

在电子制造领域，PCB（Printed Circuit Board，印制电路板）作为电子元器件的支撑体和电气连接的载体，其表面处理工艺直接关系到焊接可靠性、存储寿命和最终产品的性能。在众多PCB产品类型中，双面喷锡板凭借其成熟的工艺、优异的可焊性和高性价比，成为消费电子、工业控制、电源模块等众多应用场景中的主流选择。本文将围绕双面喷锡板电路板的核心特点、制造工艺、性能优势以及选型注意事项展开详细介绍，帮助您全面了解这一 PCB 产品库中的重要成员。\n\n## 一、什么是双面喷锡板？\n\n双面喷锡板，全称“双面热风整平喷锡印制电路板”，是指双面均有铜箔线路，并在最终表面处理环节采用热风整平（HASL，Hot Air Solder Leveling） 工艺，在裸露的铜焊盘上覆盖一层锡铅合金或无铅锡料，以保护铜面不被氧化并保持良好可焊性的 PCB。\n\n- 双面：指电路板的顶层和底层都有导电线路，通常通过金属化过孔实现层间互连。相比于单面板，双面喷锡板布线密度更高，能支持更复杂的电路设计。\n- 喷锡：即热风整平，将 PCB 浸入熔融锡料中，再通过热风刀将多余锡料吹除，使焊盘和孔壁留下均匀的锡层。\n\n喷锡工艺分为有铅喷锡（SnPb） 和无铅喷锡（Lead-free HASL） 两大类。有铅喷锡熔点低、焊接性能和光泽度好；无铅喷锡则符合 RoHS 环保指令要求，逐渐成为出口欧盟及注重环保产品的主流选择。\n\n## 二、双面喷锡板的制造工艺流程\n\n双面喷锡板的制造融合了双面板图形转移与表面处理两大技术模块，典型流程如下：\n\n1. 开料与内层图形制作：根据设计尺寸裁切覆铜板，通过贴膜、曝光、显影、蚀刻、去膜等工序形成双面线路。\n2. 钻孔与孔金属化：利用数控钻机加工过孔，随后通过沉铜、全板电镀使孔壁导电，实现双面电气互连。\n3. 外层图形转移与蚀刻：在电镀后的板面制作外层线路图形，退除抗蚀层后蚀刻出精细导线。\n4. 阻焊印刷与字符印刷：涂覆阻焊油墨，曝光显影后只露出焊接区域，再印上元件标号等字符。\n5. 热风整平喷锡：这是核心步骤。板件涂覆助焊剂后浸入熔融锡炉，提升后通过热风刀吹平，形成厚度均匀、光亮平整的锡层。无铅喷锡温度通常为 250–265\\u2103，有铅约 183\\u2103。\n6. 成型、电测与检验：铣外形、飞针或测试架电测、外观检查及可靠性抽检，最终包装出货。\n\n## 三、双面喷锡板的主要优势\n\n### 1. 焊接性能优异\n\n喷锡层的主要成分是锡，与焊锡膏、焊锡丝的相容性极佳，润湿性好，能形成牢固的焊点。尤其适合手工焊接和波峰焊大批量生产环节，是许多电子工程师熟悉并信赖的工艺。\n\n### 2. 成本经济\n\n相比沉金、沉银、OSP 等表面处理，喷锡的设备和材料成本更低昂，工艺成熟度高，特别适用于成本敏感的量产项目。\n\n### 3. 可焊接的存储窗口较长\n\n只要环境控制得当，锡层在一定时期内能有效减缓铜面氧化，常规喷锡板的保质期可达 6–12 个月（有铅稍长，无铅般较短但因工艺优化基本可满足大部分应用需求）。\n\n### 4. 适应大电流和热冲击\n\n喷锡层具有一定厚度，Cu/HASL 结合力好，适合电源板、电机驱动板等需要过较大电流和耐受热循环的场景。\n\n### 5. 双面布线扩充设计自由度\n\n双面支持同时布线，便于实现电源与地平面分割、信号跨接和更高的元件密度，在双面都能布设元器件的板型中尤为高效。\n\n## 四、双面喷锡与其它PCB表面处理的比较\n\n| 表面处理 | 可焊性 | 成本 | 存储时间 | 环保性 | 适用场景 | \n| 有铅喷锡 | 很好 | 低 | 较长 | 含铅，受限 | 非 RoHS 消费电子产品 |\n| 无铅喷锡 | 好 | 低 | 中等 | 符合 RoHS | 电脑周边、家电、电源模块 |\n| 沉金 | 优秀 | 高 | 长 | 环保 | 精密焊盘、打线绑定、高可靠性设备 |\n| OSP | 优秀 | 低 | 短 | 环保 | 密脚 IC、周期紧 PAD 焊接 |\n| 沉银 | 很好 | 中 | 中等 | 环保 | 通讯、高速高密板 |\n 双面喷锡虽然平整整度不及沉金，但对器件引脚多于 0.4 mm 的焊接可满足绝大部分需求，不建议接受 0.2 mm 以下小脚或托盘封装 的高密度类场所不要承担过多布线等等再限定。 那么值得看导孔封塞和非导体抛光这类独到的…\n\n下文修改：\n`差异不同参数： 尤其 少 lead miss dops
